Projekt: WiFi skener

V tem projektu bomo uporabili ESP32 za nevidno zaznavanje prisotnosti oseb. Namesto senzorjev gibanja bomo uporabili WiFi omrežje. ESP32 bo preveril, če so pametni telefoni družinskih članov povezani na domači router.

Tehnični opomnik

Princip delovanja: ESP32 pošlje majhen paket podatkov (Ping) na določen IP naslov. Če naprava odgovori, pomeni, da je oseba v dosegu domačega WiFi-ja.
Statični IP: Za zanesljivo delovanje morate v nastavitvah svojega router-ja telefonu določiti statični (fiksni) IP naslov, da ESP32 vedno ve, koga išče.
Knjižnica: V tem projektu uporabljamo knjižnico ESP32Ping, ki jo enostavno namestite preko Library Manager-ja v Arduino IDE.

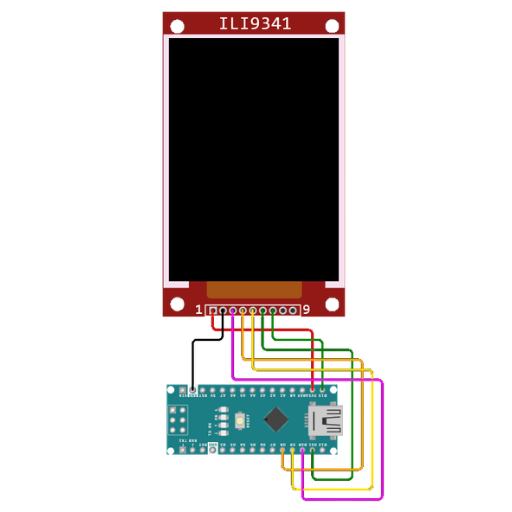

Navodila za vezavo

Za pravilno delovanje zaslona povežite pine po naslednji tabeli:

TFT Pin	Nano ESP32 Pin	Opis
VCC	3.3V	Napajanje (ne 5V!)
GND	GND	Ozemljitev
SCL (SCK)	D13	SPI Clock
SDA (MOSI)	D11	SPI Data
RES (RST)	D8	Reset (nastavljeno v kodi)
DC	D9	Data/Command
CS	D10	Chip Select
BLK	3.3V	Osvetlitev ozadja

Celotna koda projekta

Spodnja koda skenira lokalno omrežje in na TFT 2.0 zaslonu v realnem času prikazuje status naprav. Sistem vsakih 10 sekund preveri (ping-a) določene IP naslove in izpiše, ali je naprava prisotna v omrežju.

// Projekt: WiFi skener s prikazom na TFT 2.0 zaslonu
// Avtor: Borut Bukovnik - vadnica.org

#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <WiFi.h>
#include <ESP32Ping.h>

// Pini za TFT zaslon
#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

// WiFi podatki
const char* ssid = "TVOJE_WIFI_IME";
const char* password = "TVOJE_GESLO";

// IP naslovi naprav
const char* ip_prva = "VPIŠI_IP_NAPRAVE";
const char* ip_druga = "VPIŠI_IP_NAPRAVE";

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.init(240, 320);
  tft.setRotation(1);
  tft.fillScreen(ST77XX_BLACK);

  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 10);
  tft.print("Povezujem WiFi...");

  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
  }

  tft.fillScreen(ST77XX_BLACK);
}

void prikaziStatus(int y, const char* ime, bool prisoten) {
  tft.setCursor(10, y);
  tft.setTextSize(2);
  tft.setTextColor(ST77XX_WHITE, ST77XX_BLACK);
  tft.print(ime);
  tft.print(": ");

  if (prisoten) {
    tft.setTextColor(ST77XX_GREEN, ST77XX_BLACK);
    tft.println("DOMA     ");
  } else {
    tft.setTextColor(ST77XX_RED, ST77XX_BLACK);
    tft.println("NI DOMA  ");
  }
}

void loop() {
  tft.setCursor(10, 10);
  tft.setTextColor(ST77XX_CYAN, ST77XX_BLACK);
  tft.setTextSize(2);
  tft.println("PREVERJANJE...  ");

  // Preveri prvo napravo
  bool status1 = Ping.ping(ip_prva);
  prikaziStatus(60, "Naprava 1", status1);

  // Preveri drugo napravo
  bool status2 = Ping.ping(ip_druga);
  prikaziStatus(100, "Naprava 2", status2);

  delay(10000); // Osveži vsakih 10 sekund
}

Potreben material

Arduino Nano ESP32: Glavni krmilnik z vgrajenim WiFi modulom.
Modul TFT LCD SPI 2.0inch 240×320 : Zaslon za prikaz odkritih omrežij.
Pametni telefon: Naprava, ki jo bomo zaznavali v omrežju.
WiFi router: Za povezavo in dodelitev IP naslovov.
