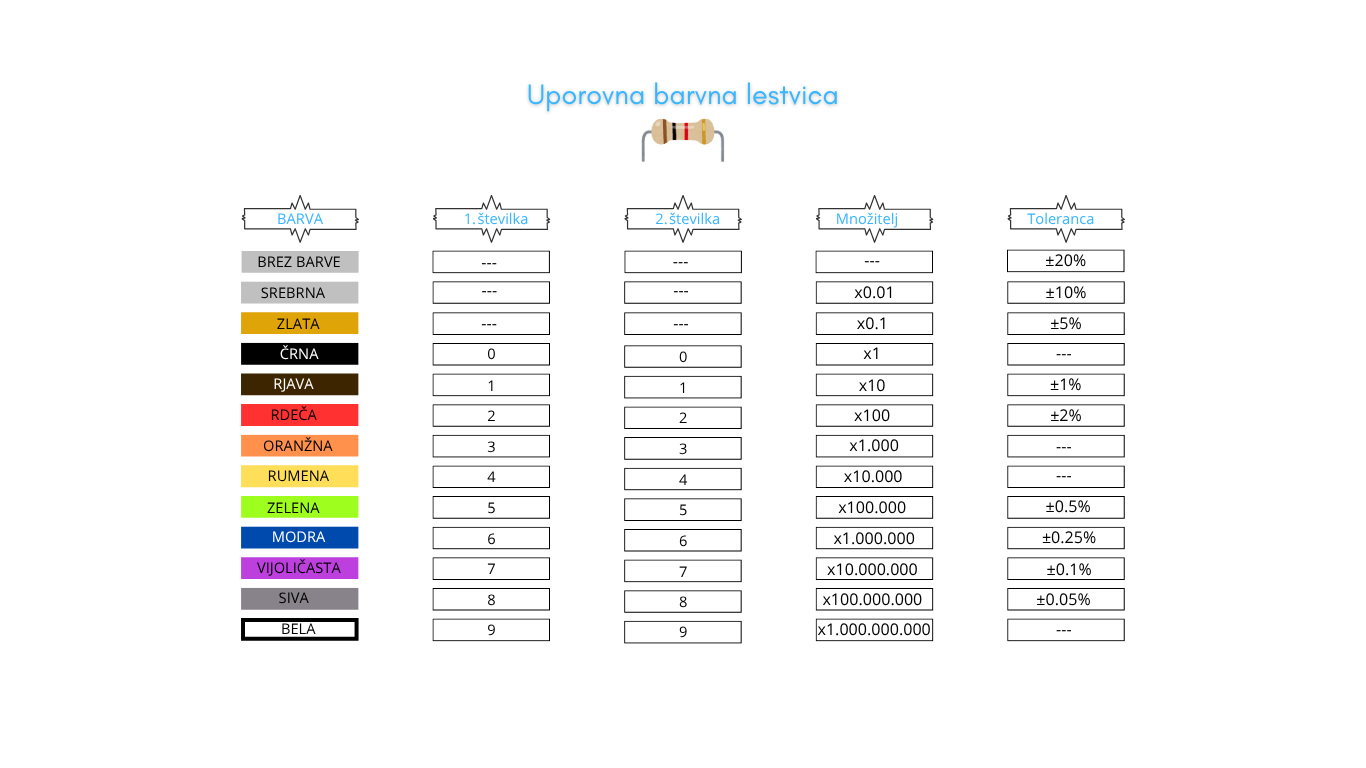

Tabela barvnih kod za upore in pametni kalkulator

Pri delu z Arduinom in elektroniko se hitro srečamo z majhnimi komponentami, ki imajo na sebi barvne obročke. To so upori. Ker so upori premajhni, da bi nanje tiskali številke, proizvajalci uporabljajo barvne kode.

Kako beremo upor?

• Prvi obroč: Predstavlja prvo številko vrednosti.
• Drugi obroč: Predstavlja drugo številko vrednosti.
• Tretji obroč (Množitelj): Pove nam, s koliko ničlami moramo pomnožiti prvi dve številki.
• Četrti obroč (Toleranca): Pove nam natančnost upora (običajno zlata barva pomeni 5 % odstopanja).

Pametni kalkulator

Elektronika ni strašna, če imaš pravo orodje. Ni se treba učiti tabel na pamet, če imaš pametno orodje. S tem kalkulatorjem se ne boš nikoli več vprašal: "A je to 4.7 kΩ ali 470 Ω?". Preprosto vpišeš, kar vidiš, in dobiš odgovor. V spodnje polje lahko vpišete imena barv (npr. "rumena vijolična rdeča") ali številke (npr. "4 7 2"). Kalkulator bo sam ugotovil, kaj želite, in vam izračunal upornost ali poiskal ustrezne barve.
