Projekt: Moderna TFT digitalna ura

V tem projektu bomo nadgradili klasično uro. Uporabili bomo Arduino Nano ESP32, ki ponuja ogromno hitrosti, in TFT 2.0" SPI zaslon za barvni izpis časa. Za natančnost še vedno skrbi modul DS3231.

Tehnični opomnik

Logika 3.3V: Nano ESP32 deluje na 3.3V logiki. To je idealno za TFT zaslon in RTC modul, saj ne potrebujemo pretvornikov nivojev.
SPI komunikacija: Zaslon uporablja hitri SPI protokol. Pazite na pravilno vezavo CS, DC in RST pinov.
RTC DS3231: Modul povežemo na I2C vodilo (SDA in SCL), ki je na Nano ESP32 privzeto na določenih pinih.

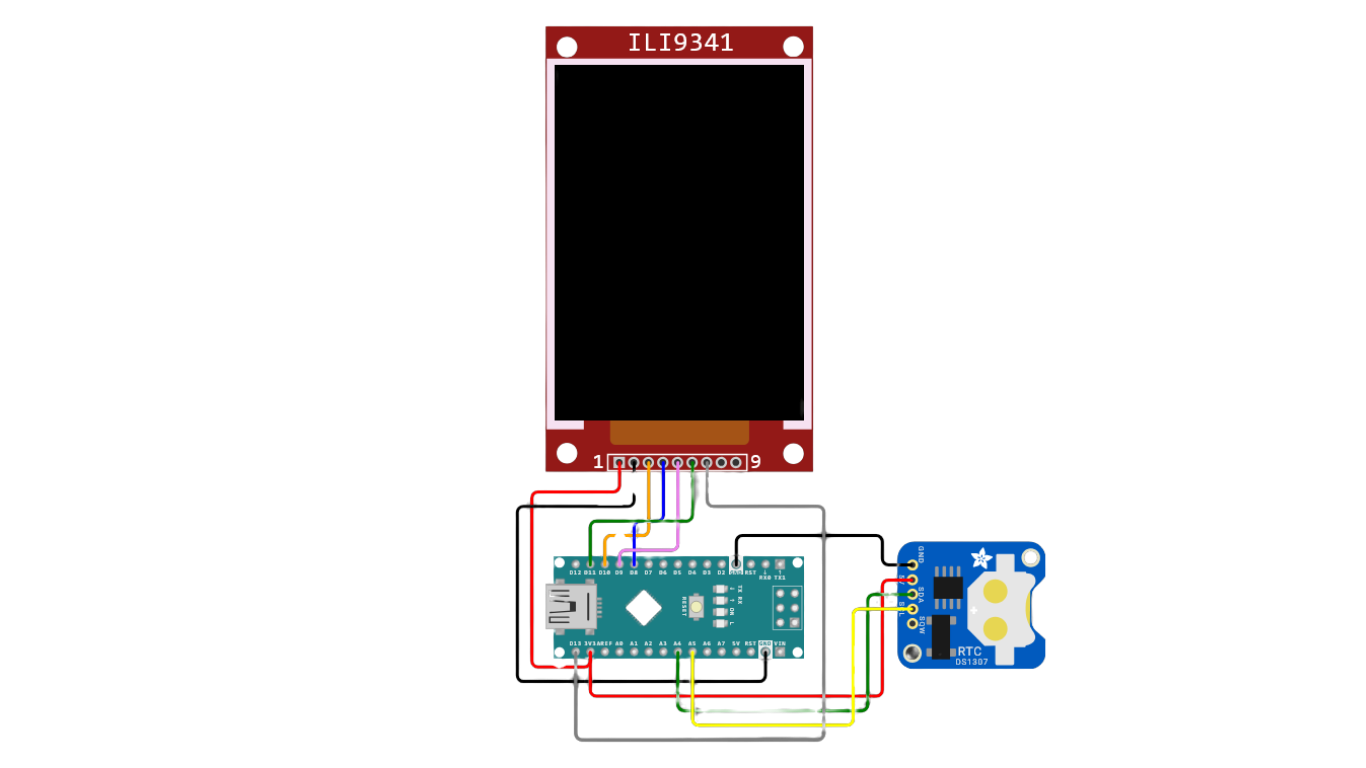

Navodila za vezavo

Povezava komponent na Arduino Nano ESP32:

TFT VCC & LED: 3.3V
TFT GND: GND
TFT SCK: D13 (SPI SCK)
TFT SDA (MOSI): D11 (SPI MOSI)
TFT CS: D10
TFT DC: D9
TFT RST: D8
RTC SDA: A4 (SDA)
RTC SCL: A5 (SCL)

Celotna koda projekta

Za delovanje potrebujete knjižnici Adafruit GFX in Adafruit ST7789 ter RTClib. Koda je optimizirana za hitro osveževanje le tistih delov zaslona, kjer se čas dejansko spremeni.

// Digitalna ura: Nano ESP32 + TFT 2.0 SPI (ST7789) + RTC DS3231
// Avtor: Borut Bukovnik - vadnica.org

#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <Wire.h>
#include "RTClib.h"

// Pini za TFT 2.0 SPI
#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
RTC_DS3231 rtc;

void setup() {
  tft.init(240, 320);
  tft.setRotation(1);
  tft.fillScreen(ST77XX_BLACK);

  if (!rtc.begin()) {
    tft.setTextColor(ST77XX_RED);
    tft.print("RTC ni najden!");
    while (1);
  }

  tft.setTextColor(ST77XX_CYAN);
  tft.setTextSize(3);
  tft.setCursor(20, 20);
  tft.print("DIGITALNA URA");
}

void loop() {
  DateTime now = rtc.now();

  tft.setTextSize(5);
  tft.setCursor(50, 100);

  // Izpis časa s črnim ozadjem (prepreči utripanje)
  tft.setTextColor(ST77XX_YELLOW, ST77XX_BLACK);

  char buffer[9];
  sprintf(buffer, "%02d:%02d:%02d", now.hour(), now.minute(), now.second());
  tft.print(buffer);

  tft.setTextSize(2);
  tft.setCursor(80, 180);
  tft.setTextColor(ST77XX_WHITE, ST77XX_BLACK);
  tft.print(now.day());
  tft.print(". ");
  tft.print(now.month());
  tft.print(". ");
  tft.print(now.year());

  float temp = rtc.getTemperature();
  tft.setCursor(20, 200);
  tft.setTextSize(2);
  tft.setTextColor(ST77XX_GREEN, ST77XX_BLACK);
  tft.print("Temp: ");
  tft.print(temp);
  tft.print(" C");

  delay(1000);
}

Potreben material

TFT LCD SPI 2.0" (240x320): Barvni zaslon z visoko ločljivostjo.
RTC modul DS3231: Za natančen čas.
Arduino Nano ESP32: Zmogljiv krmilnik z vgrajenim Wi-Fi in Bluetooth.
